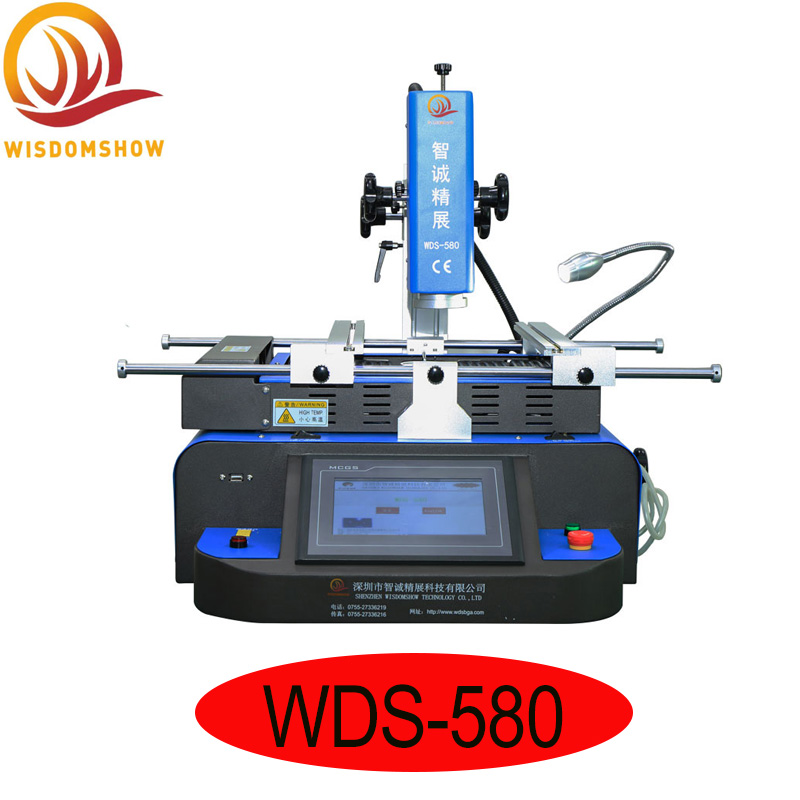

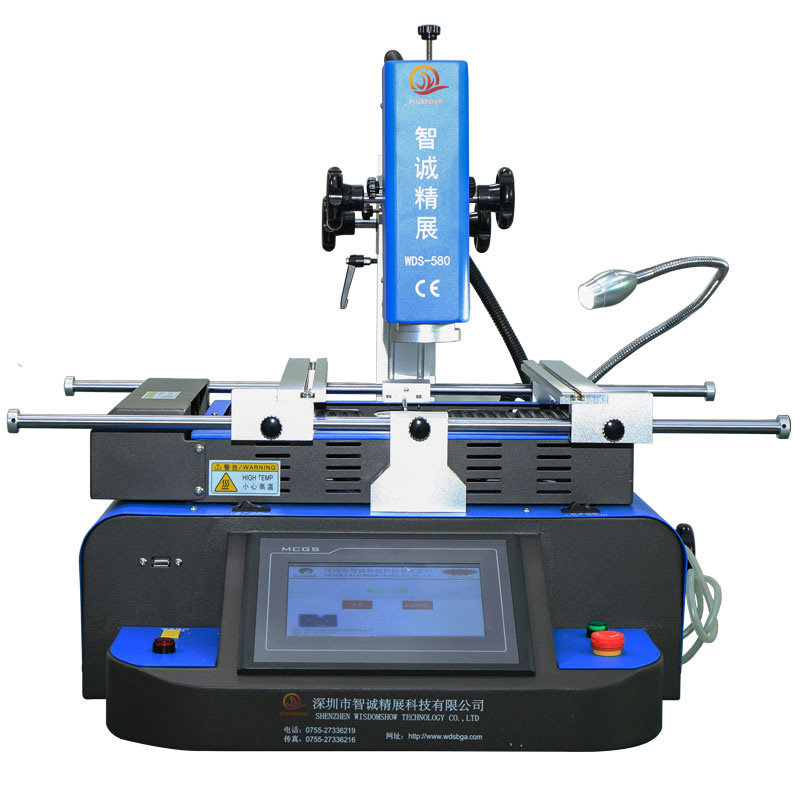

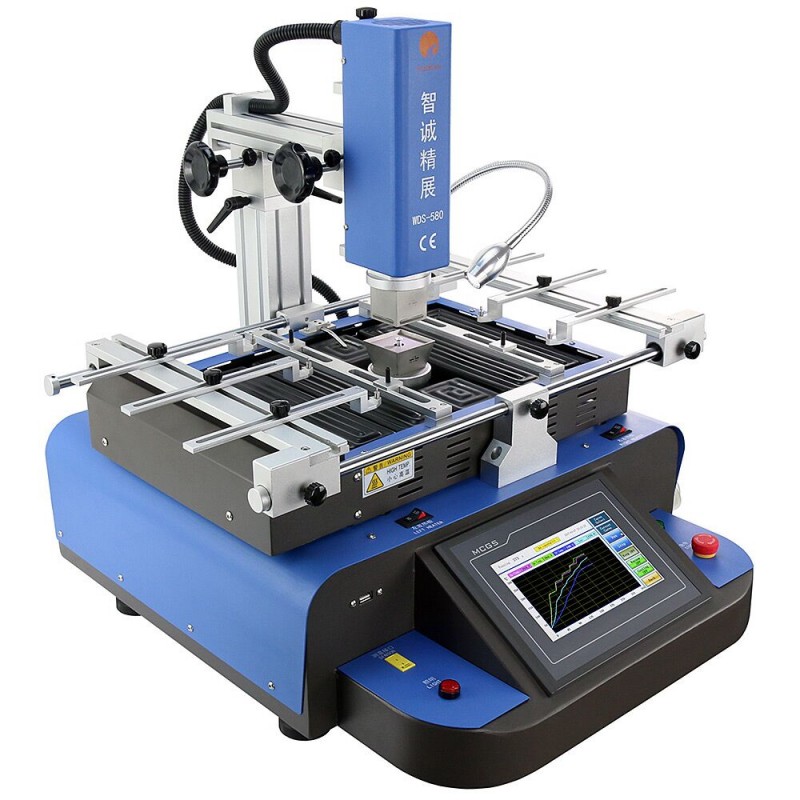

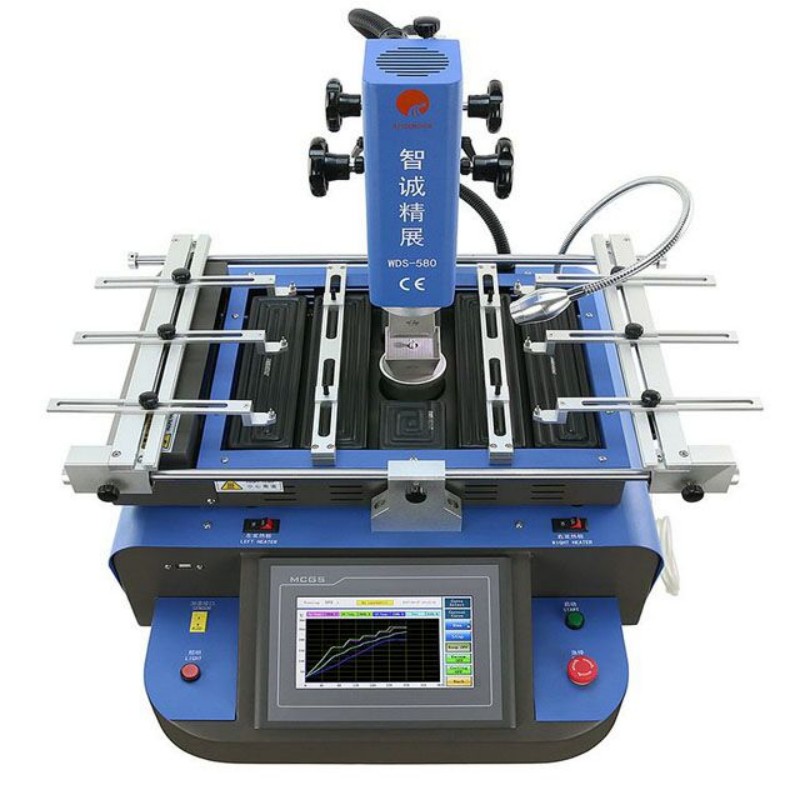

Wds-580 BGA Rework Station



1.Adopted with Linear slider, so all the three axles (X, Y, and Z) can do fine tuning and quick orientation with perfect positioning accuracy and speedily maneuverability. BGA rework station Hot air Infrared





2.Equipped with touch panel interface and PLC controlling to ensure it work stably and reliably. And

it can storage multiple temperature profiling data of users. With password protection and modification function while power on. The temperature profiles will be displayed on the touch screen.



4.The hot air nozzle can be rotated in 360 degree, the IR heater in the bottom can heat up the PCB board uniformly. BGA rework station Hot air Infrared

5.High accuracy K-type thermocouple closed-loop controlling.It can test temperature accurately

through external temperature measurement interface, PCB board positioned by closed

V-shape slot. The flexible and convenient universal jigs can prevent any damage or PCB

deformation as well as it is suitable for all size of BGA package.

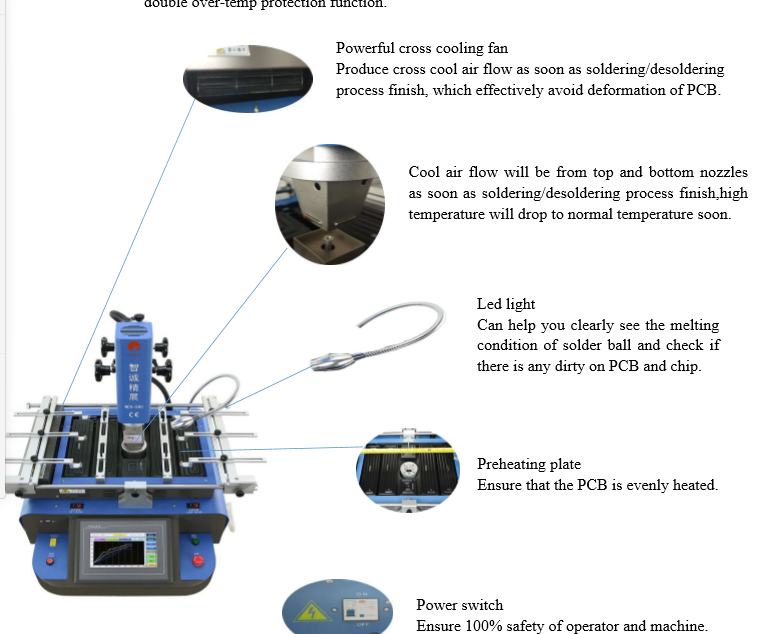

6.Large power fan to cool down the PCB quickly. The built-in vacuum pump and external

vacuum nozzle is able to take BGA chips out easily.





7.Having alarm prompt function after welding is done, specially added early warning function for

convenient operation.



8.It has Passed CE certificate.  It is equipped with emergency stop switch and protection equipment

to power off automatically when abnormal accident happened. Under this situation that

temperature is out of control,circuit can automatically cut off the power with double over

temperature protection function.  BGA rework station Hot air Infrared



 What is the technology parameters?

Total Power	4800W
Upper Heating Power	800W
Lower Heating Power	Second zone:1200W, Third zone: IR 2700W
Power Supply	AC 220V±10% 50/60HZ
Overall Dimension	L500*W590*H650mm
Locating Mode	V-shape card slot, PCB holder can be adjustable by X and Y axes with universal jigs.
Temperature Controlling	K-type thermocouple closed loop control, independent temperature control, precision up to ±3 degree
PCB Size	Max 470*370mm, Min 10*10mm
Electrical Material	High sensitive temperature control module, Delta PLC, Touch Screen made-in Taiwan
Weight of machine	40KG
